避难硐室的构建设计

    避难硐室是指在井下发生灾害事故时．为无法及时撤离的遇险人员提供生命保障的密闭空间。紧急避险设施应具备防护 氧气供给保障 有害气体去除、环境监测通讯、照明、人员生存保障等基本功能，在无外界支持的情况下额定防护时间不低于96小时。

    临时避难硐室是指设置在采掘区域或采区避灾路线上主要服务于采掘工作面及其附近区域．服务年限一般不大于5年的避难硐室。

    避难硐室是指设置在井底车场、水平大巷采区(盘区)避灾路线上，服务于整个矿井水平或采区．服务年限一般不低于5年的避难硐室。

    避难硐室分为过渡室和生存室。过渡室的功能是防止有害气体伴随避难人员的进入而污染硐室的空气过渡室内设有气幕隔离系统和卫生设施。

    生存室的功能是为避难人员提供氧气、水食物等维持生存所须的物质及配套系统，营造出一个可以提供96小时需要的生存环境，以便避难人员等待救援。

避难硐室特点

    1、双层耐火保温墙体结构和防爆密封门结构结合 能够抵御外部灾变环境危害因素的侵袭。

    2、降温除湿系统作为避难硐室的部件之一 ，可为硐室提供适宜的温度和湿度，避难人员的生存舒适度。

    3、具有好的气密性和隔热效果，能够将外部有害气体环境、高温热环境隔绝。

    4，硐室能提供维持生命所需的氧气．水和食物。

    5，环境监控系统能够实现监测空间内外环境状况，并能依靠通讯设备向外界传递井下信息。

    6，避难硐室平时待机消耗少．易维护。

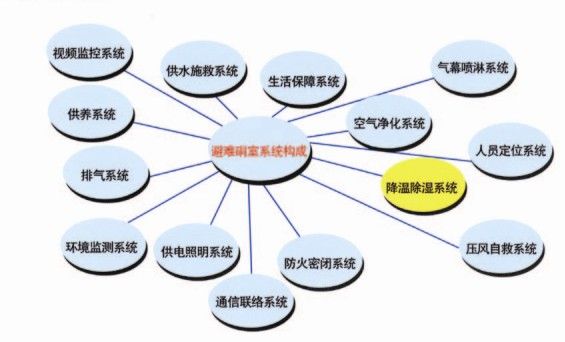

避难硐室系统构成

防火密闭系统

    防火密闭系统包括防火防爆闭门和防火防爆避墙．分别设置在避难硐室的两侧，该系统能够抗冲击波1OMPa。

气幕喷淋系统

    避难人员进去避难硐室时．若带入了室外的有害气体，可以在过渡室内打开喷淋装置对有害气体进行清洗和置换。

空气净化系统

    除硐室内的有害气体．在20分钟内将一氧化碳从4∞ppm降到24ppm以下保障可呼吸气体的安全。

供养系统

    避难硐室采用”多种供氧”方式．硐室内部避难人员的呼吸需求．包括地面钻孔供风、井下压风供氧和压缩系统供氧。

降温除湿系统

    当避难硐室内温度较高时，通过采用的蓄冰空调进行降温除湿，使得避难硐室内温度不高于32℃，湿度不大于70％。
