系统概述：

    基于工业以太网的煤矿综合自动化系统采用计算机网络．光纤通信等．在环境恶劣人员设备分散．有安装要求的煤矿构建一个符合防爆要求的井下1∞/10c心他ps高速互联网．系统是在煤矿井上/下建立具有开发协议的工业数字网络系统，传输安全监测控制．语言视频图像信息．为煤矿的综合自动化提供高速控制平台．使矿井在“采、掘、运、风、水、电”等生产环节全面自动化,在统一的平台下实现对异构系统的监测和控制，并可与信息化系统连接．将煤炭生产  管理的各个环节统一起来形成统一、完整的整体．对煤矿生产减人提效和科学管理具有重要意义。

系统功能：

    工业以太网+现场总线：使整个系统配置合理．信息共享。冗余：采用了多种冗余．在物理上和逻辑上考虑到传输信道．管控服务器调度主机、供电电源的冗余提高了矿井自动化系统的可靠性。异构系统的互联互通：提供了多种符合主流标准的接口方式．能够集成不同厂家的硬件设备和软件产品．实现各系统间互操作。

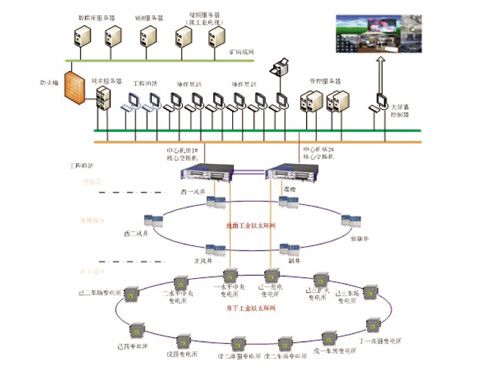

    体系结构：遵循统一数据出口和统一数据入口的原则，通过统一的一站式服务门户对外给用户提供闭环式服务和共享机制整合各业务应用系统。

高度的安全性：具有较强的加密等机制．完善的日志  数据备份和病毒防护功能。

主要指标：

传输速率：100/1000Mbps

传输协议：支持TCP/IP协议

传输介质：单模光纤  多模光纤矿用阻燃双绞线

监控分站(千兆网络交换机)：支持4个百兆光口  3个千兆光口．4个电接口  Rs485．支持全双工半双

工(接口可扩展)用户端口10—100Mbps自适应  支持冗余链路，网络重构自愈时间小于300ms。
