产品概述：

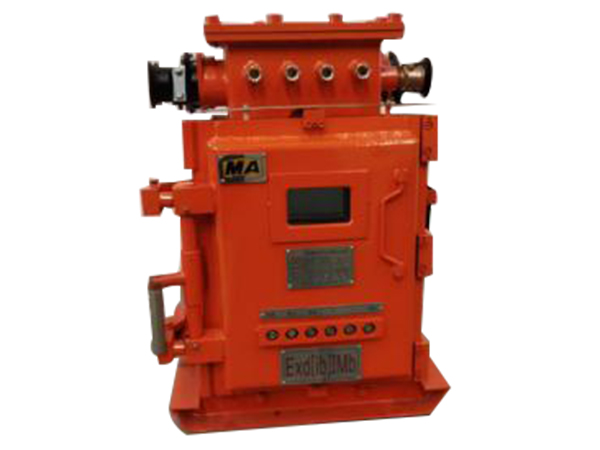

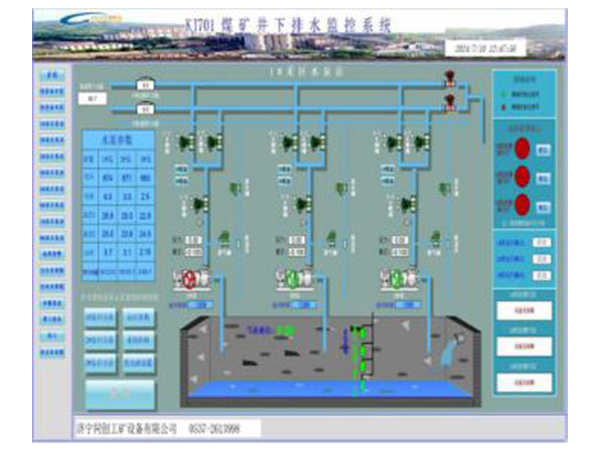

是一种新型电机开关，是我公司在KXJ系列矿用隔爆兼本质安全型水泵水位控制器基础上开发研制的。实现矿用智能化，自动化。该水位水泵控制器适用于井下1140V或660V电压，电流0-200A三相交流异步电动机直接启动，停止或反转。本控制器是集检测、控制、保护于一体，具有液晶显示，故障记忆及故障查询功能，其断相、过载、短路等保护功能的实现对电机的保护切实有效。本控制器可专门做为矿用潜水泵、多级离心泵的控制器，并可以实现控制矿用潜水泵、多级离心泵使用方式的切换，以及数据上传通过网络进行地面控制，是KJ701（A)煤矿排水系统的重要组成部分。实现了以太网通讯隔离，模拟量信号隔离等功能，真正实现了排水地点无人值守，自动化排水和在地面进行监控和操作的功能。

型号组成及意义：

技术参数：

1. 外形尺寸：687mm×435mm×942mm（长×宽×高）

2. 重量：约195kg

3. 额定电压：660V/1140V

4. 额定电流：200A

5. 本安参数：

a） 内置一块KPA-24R输出本质安全型电源：Um：AC242V；Uo：DC24.5V，Io：490mA，Co：1μF，Lo：0.1mH；

b） 一块IT-NET信号隔离转换模块：网口通讯端：Uo：8.3V，Io：875mA，Co：20μF，Lo：0.1mH；

c） 一块SK-II输出本质安全型水泵水位控制器：Um：40VAC；Uo：12.5V，Io：145mA，Co：10μF，Lo：0.3mH；

d） 一块TCA-PI配电或电流输入安全栅：Um：250V AC/DC；Uo：27.5VDC，Io：90mA，Co：0.08μF，Lo：4.2mH。

产品控制功能；

1. 控制器对水泵进行实时在线监控，一键起停（远程/就地）、自动控制水泵的起停，并具有自诊断功能，实现水泵的自动排水。

A. 自动：后台PLC采集各种信号，按照排水工艺流程及预设好的保护参数自动运行，自动方式下全过程无须人工干预。

B. 一键（远控/就地）：在地面操作站通过工控机或控制器前门按钮，控制水泵的启动、停止。

2. 采用性能优越运行PLC及先进的过程控制软件，综合考虑矿井各种安全信息，实现水泵排水监控系统的控制策略。

3. 控制器采用触摸彩屏显示器，具备系统电压、三相工作电流显示、工作状态显示、水位、管道压力、流量等参数显示、故障查询等功能，优化的软硬件抗干扰处理，配合菜单式人机交互界面，操作直观简便。

4. 控制器内配置输出本质安全型水泵水位控制器插件，并取得防爆合格证书；搭配使用矿用本安型浮球液位开关并取得安标证书。

5. 控制器配置上、下水位浮球液位开关，上浮球液位开关触发启动，下浮球液位开关触发停止，做到有水电泵自动运转，无水自动停泵。

6. 具备模拟量液位接入功能，可采用矿用本安型液位传感器或超声波液位传感器监测水仓水位，可与浮球传感器同时使用，任意一套传感器出现故障，不会影响另一套使用，保证设备正常运行，避免出现溢仓、淹仓情况，并具备水位高低报警功能。

7. 控制器标准配置以下通讯接口类型，可实现起动器的远控、近控、自动控制等功能。

8. 以太网通讯，以太网口（1个）；协议：EtherNet/IP协议；传输介质：不低于超五类STP屏蔽双绞线；通讯速率：100Mbps和1000Mbps；接口类型：RJ45。

9. 控制器具有自检功能。当系统中传感器、传输电缆等设备发生故障时，报警并记录故障时间，故障设备。

10. 控制器具有远程编程、现场编程、完善修改系统功能，具有较强的兼容性和扩展性。

11. 具有实验功能，可进行分闸试验、模拟试验、短路试验、漏电试验。

12. 控制器由西门子PLC、真空接触器、隔离换向开关、控制变压器、真空交流接触器、电流互感器等部件组成，具备过载保护、断相保护、短路保护、漏电闭锁、过压保护、欠压保护等保护功能。

13. 控制器具有过载保护，短路保护，欠压保护，过压保护，断相及三相不平衡保护，漏电闭锁保护，切实做到以安全为首要任务。

14. 系统具有故障自诊断功能，设备自检健康后，一直发送健康信号，作为远控的条件。具备参数设定、过程参数掉电前状态保持记忆功能。

15. 采用快开门结构、芯体为抽拉式；底架采用撬型结构，便于井下移动和安装。

16. 壳体用钢板焊接加工制成。外壳由装在撬形底架上的方形隔爆腔体，外壳前门为快开门设计，具备闭锁功能，在不断电时无法打开前门。
